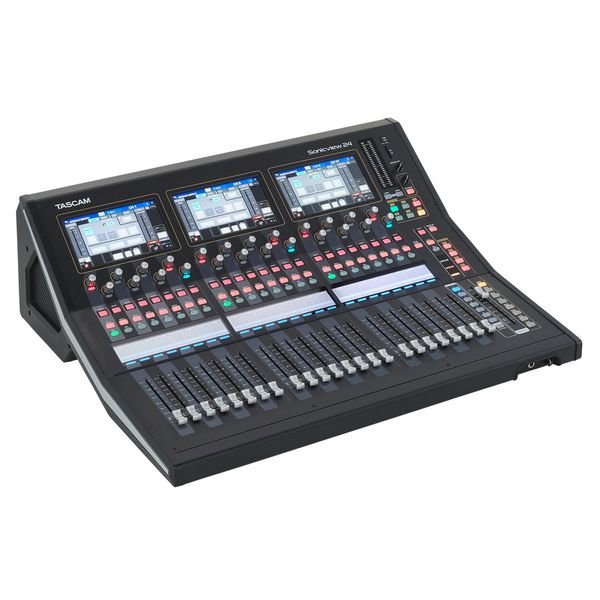

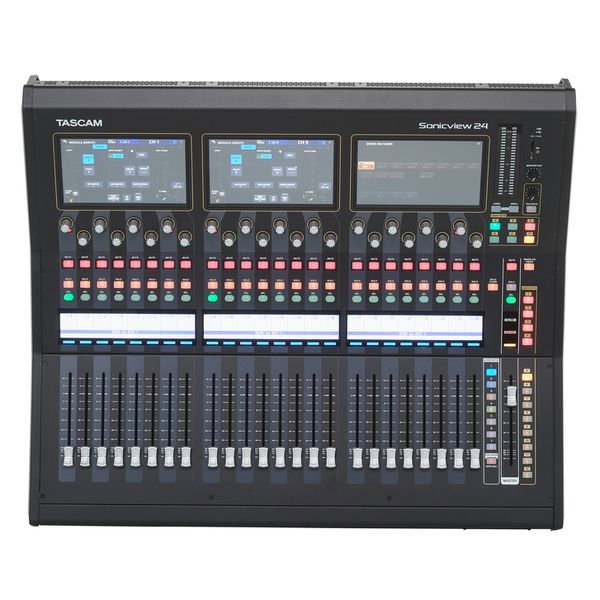

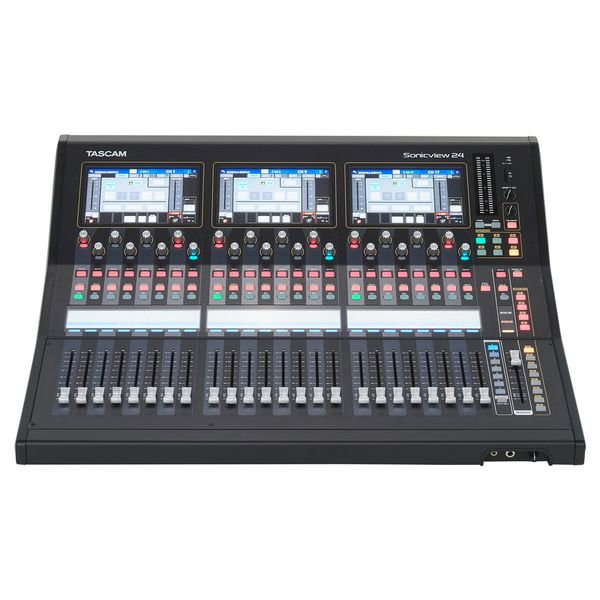

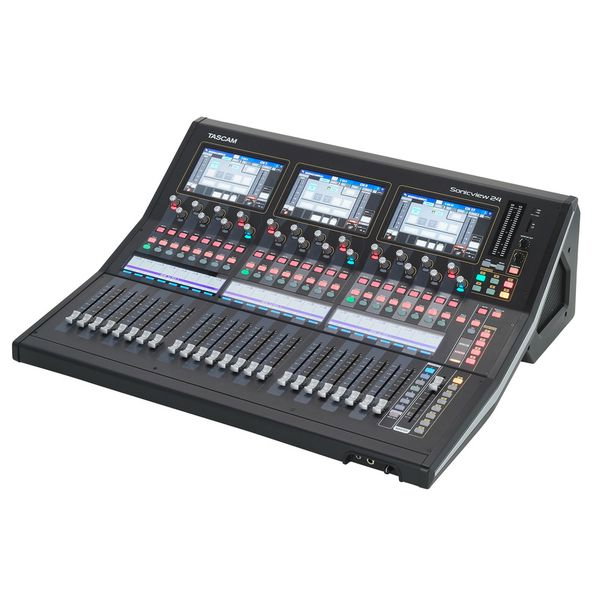

Tascam Sonicview 24

Tascam Sonicview 24:

Update: Consolele Tascam Sonicview sunt acum compatibile cu aplicatia Mixing Station ce permite controlul complet asupra consolei de pe dispozitive mobile (iOS, Android, Windows, macOS, Linux). Utilizatorii pot ajusta niveluri, EQ, aux sends si mixuri de monitor direct din aplicatie, in timp real, fara echipamente suplimentare. Suportul pentru protocolul Ember+ permite conectarea a pana la 12 Mixing Station-uri simultan, ceea ce face setup-ul rapid si eficient in cazul concertelor live, evenimentelor sau productiilor de dimensiuni mici si medii. Aplicatia este excelenta atat pentru sound check-uri rapide, cat si pentru concerte, oferind o experienta mai buna atat pe scena, cat si in spatele consolei. Aplicatia poate fi folosita cu update-ul de software Sonicview (v2.2.3 sau mai nou) si poate fi achizitionata si descarcata pe site-ul https://mixingstation.app/

Caracteristici esentiale:

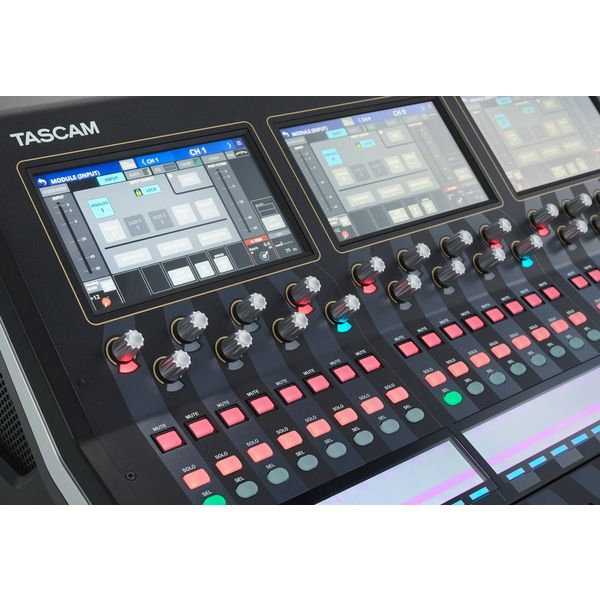

• Interfata Tascam VIEW (Visual Interactive Ergonomic Workflow) ce permite operarea intuitiva cu trei moduri de vizualizare diferite
• 3 display-uri principale touch-screen color de 7 inch
• 44 de canale de intrare (40 mono, 2 stereo)
• 22 de bus-uri de iesire flexibile plus bus principal L/R cu EQ grafic cu 31 de benzi
• 54-bit float-point FPGA mixing engine, frecventa de esantionare de 96 kHz
• Latenta ultra-scazuta: 2 x sample-uri (20,8 μs) in mixing engine, 0,51 ms analog-analog
• Conversie A/D si D/A pe 32 de biti/96 kHz
• Preamplificatoare de microfon Tascam HDIA (High-Definition Instrumentation Architecture)
• Interfata audio USB pe 32 de biti/96 kHz (32 de intrari/iesiri)
• Interfata Dante incorporata (64 intrari/iesiri); accepta redundanta, AES67, DDM si SMPTE 2110
• 24 intrari microfon/linie (pana la +32 dBu), 16 iesiri de linie XLR cu rutare flexibila
• 4 procesoare multi-effect
• Software-ul Tascam Sonicview Control pentru Windows, macOS si iPadOS permite controlul de la distanta si editarea off-line
• Doua sloturi de expansiune Tascam
• Functie de auto mixer
• In conformitate cu standardele ST2110-30/31 si AES67 (cu placa de expansiune optionala IF-ST2110 - nu este inclusa)

Specificatii tehnice:

• Intrari: 52 (40 mono, 2 stereo, 4 stereo effect returns)
• Busses: 32
• Efecte built-in: 4

Intrari selectabile:

• La 96 kHz: 160 maxim
• La 48 kHz: 256 maxim
• Microfon/Linie (XLR): 24
• Linie (RCA): 4 (2 x stereo)
• Dante: 32 (96 kHz), 64 (48 kHz)
• Carduri de expansiune: 2 x 32 (96 kHz), 2 x 64 (48 kHz)
• USB audio: 32
• Player incorporat: 2 (1 x stereo)
• OSC: 1
• Talkback: 1

Iesiri selectabile:

• La 96 kHz: 148 maxim
• La 48 kHz: 244 maxim
• Linie (XLR): 16
• Dante: 32 (96 kHz), 64 (48 kHz)
• Carduri de expansiune: 2 x 32 (96 kHz), 2 x 64 (48 kHz)
• USB audio: 32
• Iesire monitor (analogica): 2 (1 x stereo)
• Recorder incorporat: 2 (1 x stereo)

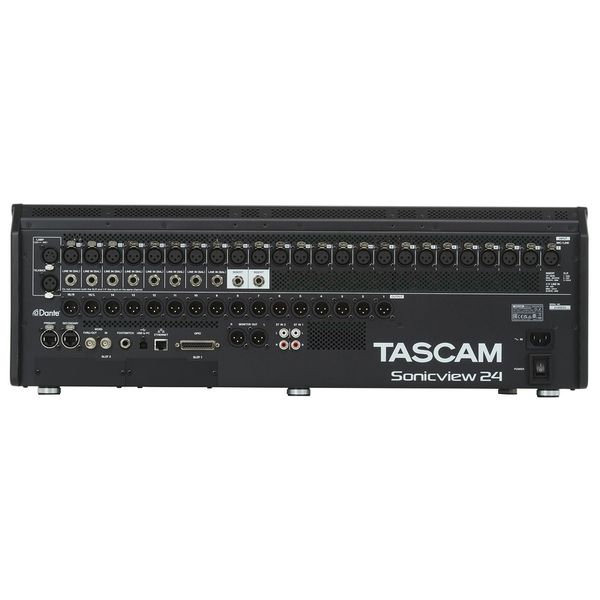

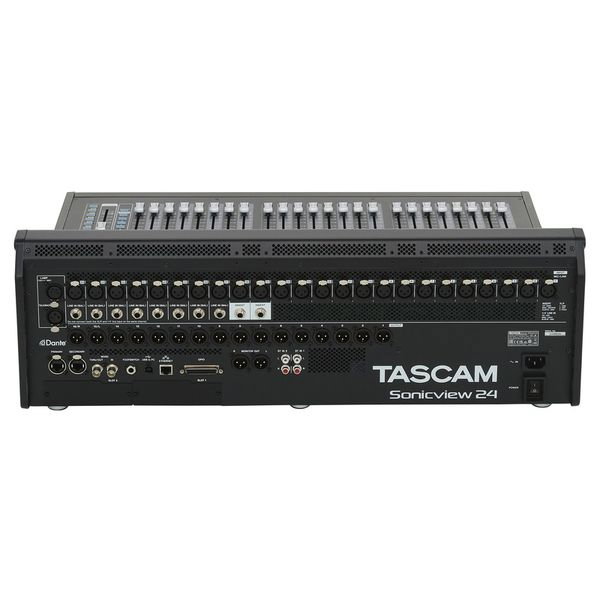

Porturi I/O:

• Puncte de insert analogice: 2 (intrari microfon/linie 15-16)

Procesare digitala a semnalului:

• Mixing engine: 54 de biti floating point, 96 kHz
• Convertoare A/D: 32 de biti, 96 kHz
• Convertoare D/A: 24 de biti, 96 kHz
• Rata de esantionare I/O digitala: 96 kHz, 48 kHz

Intrari si iesiri audio analogice:

Intrari microfon/linie (balansate, MIC/LINE):

• Conector: XLR-3-31 (1: GND, 2: HOT, 3: COLD)
• Nivel maxim de intrare: +12 dBu (TRIM la minim, Pad dezactivat); +32 dBu (TRIM la minim, Pad activat)
• Nivel minim de intrare: -62 dBu (TRIM la maxim, Pad oprit); -42 dBu (TRIM la maximum, Pad activat)
• Impedanta de intrare: ≥5 kΩ sau mai mare
• Phantom power: +48V

Intrari de linie: (LINE IN (BAL)):

• Conector: 6.3-mm standard TRS, (Tip: HOT, Ring: COLD, Sleeve: GND)
• Nivel maxim de intrare: +12 dBu (TRIM la minim, Pad dezactivat); +32 dBu (TRIM la minim, Pad activat)
• Nivel minim de intrare: -62 dBu (TRIM la maxim, Pad oprit); -42 dBu (TRIM la maximum, Pad activat)
• Impedanta de intrare: ≥5 kΩ sau mai mare

Insert-uri (canalele 15-16):

• Conector: 6.3 mm standard TRS (Tip: HOT, Ring: COLD, Sleeve: GND)
• Nivel maxim de intrare (Return): +18 dBu
• Nivel de intrare nominal (Return): -2 dBu
• Impedanta de intrare (Return): ≥5 kΩ sau mai mare
• Nivel maxim de iesire (Send): +18 dBu
• Nivel nominal de iesire (Send): -2 dBu
• Impedanta de iesire (Send): ≤100 Ω sau mai mică

Intrare Talkback (TALKBACK):

• Conector: XLR-3-31 (1: GND, 2: HOT, 3: COLD)
• Nivel maxim de intrare: +10 dBu
• Nivel minim de intrare: -65 dBu
• Gama de reglare a castigului (gain): 0-55 dB
• Impedanta de intrare: ≥5 kΩ sau mai mare
• Phantom power: +48 V

Intrari Stereo (ST IN 1-2 L/R):

• Conectori: RCA
• Nivel maxim de intrare: +6 dBV (1.995 Vrms)
• Nivel nominal de intrare: -10 dBV (0.316 Vrms)
• Headroom: 16 dB
• Impedanta de intrare: ≥10 kΩ sau mai mare

Iesiri de linie (OUTPUT 1-16):

• Conector: XLR-3-32 (1: GND, 2: HOT, 3: COLD)
• Nivel nominal de iesire:
  • +6 dBu (Ref(D): -9 dBFS)
  • +4 dBu (Ref(D): -14 dBFS, -16 dBFS)
  • +4 dBu sau 0 dBu (Ref(D): -18 dBFS, -20 dBFS)
• Nivel maxim de iesire:
  • +15 dBu (Ref(D): -9 dBFS, Ref(A): +6 dBu)
  • +18 dBu (Ref(D): -14 dBFS, Ref(A): +4 dBu)
  • +20 dBu (Ref(D): -16 dBFS, Ref(A): +4 dBu)
  • +18 dBu (Ref(D): -18 dBFS, Ref(A): 0 dBu)
  • +20 dBu (Ref(D): -20 dBFS, Ref(A): 0 dBu)
  • +22 dBu (Ref(D): -18 dBFS, Ref(A): +4 dBu)
  • +24 dBu (Ref(D): -20 dBFS, Ref(A): +4 dBu)
• Impedanta de iesire: ≤100 Ω

Iesiri monitor (MONITOR OUT L/R):

• Conectori: XLR-3-32 (1: GND, 2: HOT, 3: COLD)
• Nivel maxim de iesire: +24 dBu
• Nivel nominal de iesire: +4 dBu
• Impedanta de iesire: ≤100 Ω sau mai mica

Iesire pentru casti:

• Iesiri pentru casti (PHONES): Jack stereo standard de 6,3 mm, Jack 3,5 mm
• Putere maxima de iesire: 100 mW + 100 mW (32 Ω)

Intrari si iesiri audio digitale:

• USB audio: USB tip B
  • Intrare (USB catre Sonicview): 32 de canale
  • Iesire (Sonicview la USB): 32 de canale
  • Rate de esantionare: 48 kHz, 96 kHz
  • Bit depth: 32bit
• Dante PRIMARY/SECONDARY: Compatibil etherCON Cat5e
  • Numarul de canale audio: 64 de canale (48 kHz), 32 de canale (96 kHz)
  • Moduri acceptate: Redundant mode, Switched mode
  • Standard compatibil: Gigabit Ethernet (1000BASE-T, IEEE 802.3ab)
  • Cabluri recomandate: Cat5e STP sau mai bun

Control I/O:

• GPIO: 25-pin D-sub (8-in/8-out, mama, inch-standard)
  • Input circuit: Pull-up (5 V)
  • Circuit de iesire
  • Impedanta de iesire: 10 Ω
  • Rezistenta la tensiune: 20 V
  • Curent maxim de iesire: 35 mA
  • Curent maxim de alimentare (+5 V) 50m A
• Conexiune FOOTSWITCH
  • Jack TS standard de 6,3 mm
• Ethernet (pentru control):
  • Conector: RJ45
  • Standarde compatibile: 100BASE-TX, 1000BASE-T
  • Protocol: TCP/IP

Alte intrări și ieșiri:

• Wordclock (WORD IN): BNC
  • Nivel de intrare: 0,5-5 Vpp
  • Impedanta de intrare: 75 Ω ±10%
  • Frecventa de intrare: 48 kHz, 96 kHz
  • Abaterea de frecventa admisa: ±100 ppm
• Iesire Wordclock (WORD THRU/OUT): BNC
  • Nivel de iesire: Nivel TTL, 5 V
  • Frecventa de iesire: 48 kHz, 96 kHz
• USB port: 4-pin USB Type-C
  • Standard: USB 2.0 High Speed (480 Mbit/s)
  • Alimentare Bus: 5 V, 0.5 A
  • Clase: HID, mass storage
• Port USB (panoul din spate): USB Type-B
  • Standard: USB 2.0 High Speed (480 Mbit/s)
• Putere de iesire pentru lampa (LAMP): XLR 4-pini mama (pin 4: +12V, pin 3: GND)
  • Tensiunea de alimentare: DC 0-12 V (luminozitate reglabila)
  • Putere maxima de iesire: 5 W

Recorder/Player:

• Media
  • SD Card: SDHC 8–32 GB (Class 10+), SDXC 64–128 GB (Class 10+)
  • USB memory: 8–128 GB (doar redare)
  • Supported File System: FAT32 (SDHC, USB), exFAT (SDXC, USB)
• Înregistrare stereo/Formate de redare
  • WAV/BWF
    • Recording: 48 kHz / 96 kHz, 24 bit, 2 ch
    • Playback: 48 kHz / 96 kHz, 16/24 bit, 2 ch
  • MP3
    • Playback: 44.1 kHz / 48 kHz, 32–320 kbps
  • AAC
    • Playback: 44.1 kHz / 48 kHz, 64–320 kbps

Specificatii generale:

• Display principal: 3 x 7 inch, touchscreen color, 800 x 480 px
• Rezoluție display principal: 800 x 480

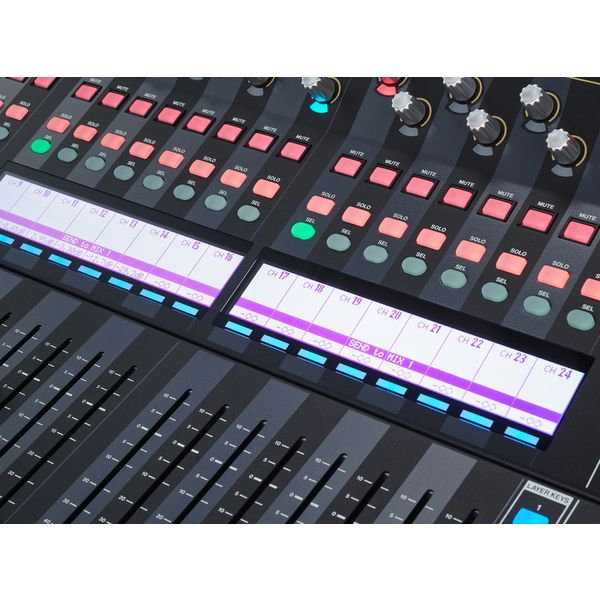

• Display pe canal: monocrom x 3
• Rezolutie display canale: 384 x 68

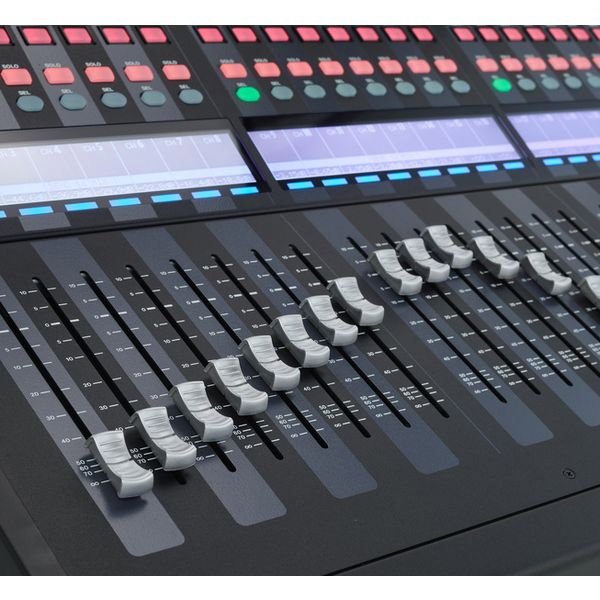

• Fadere: cursa de 100 mm, motorizat
• Dimensiuni: 690.8 x 228.1 x 554.4 mm
• Greutate: 18 kg
• Alimentare:
  • Alimentare TASCAM Sonicview 24: AC100V-240V 50/60Hz
  • Consum de curent: 85 W
• Temperatură pentru functionare: 0-40 °C
